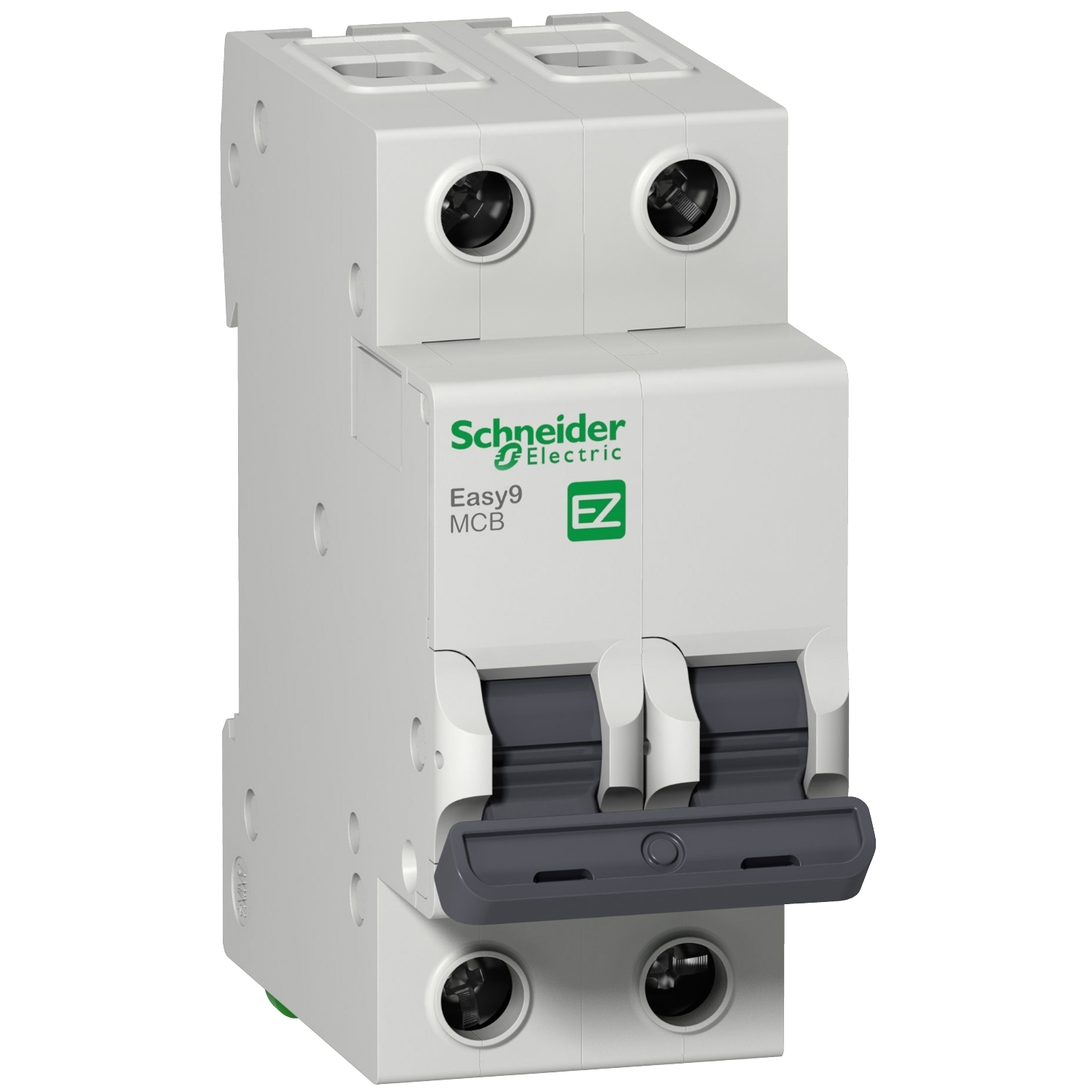

34220 Авт.выкл. EASY9 2п 20А С 4,5кА 230В

Основные характеристики
Серия Easy9
Область применения Распределение
Тип продукта Автоматический выключатель
Краткое название устройства Easy9 модульные автоматические выключатели
Описание полюсов 2P
Число защищенных полюсов 2
Номинальный ток 20 A
Тип сети Переменный ток
Технология расцепителя Термомагнитный
Обозначение кривой С
Отключающая способность 4500 A Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
4500 A Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
Соответствие требованиям по
изоляции
Да в соответствии с IEC 60898-1
Дополнительные характеристики
Частота сети 50 Гц
Номинальное рабочее
напряжение
400 В Переменный ток 50 Гц
Предел электромагнитного
отключения
5...10 x In
Номинальная рабочая
отключающая способность
4,5 kA 100 % Icn в 230 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
[Ui] номинальное напряжение
изоляции
500 миля Переменный ток 50/60 Гц в соответствии с IEC 60898-1
[Up] номинальное импульсное
выдерживаемое на
4 кВ в соответствии с IEC 60898-1
Индикатор положения контакта Да
Тип управления Рычаг управления
Индикатор наличия напряжения Без
Исполнение монтажа Защелкивающийся
Отказ от ответственности: Данный документ не отменяет необходимости определения пригодности этих продуктов для конкретных задач и их надежности в этих областях применения и не может служить для такого определения.
31.01.2023 1
Способ монтажа DIN-рейка
Шаг 9 мм 4
Высота 81 mm
Ширина 36 mm
Глубина 66,5 mm
Цвет Серый (RAL 7035)
Механическая износостойкость 10000 циклы
Электрическая износостойкость 4000 циклы
Соединения – клеммы Зажим туннельного типа (Верхняя или нижняя) 1…25 mm² жесткий
Зажим туннельного типа (Верхняя или нижняя) 1…16 mm² гибкий
Момент затяжки 2 Н·м Верхняя или нижняя
