ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, В --------------------------------------------------------------------- 220
Частота сети, Гц -------------------------------------------------------------------------------------- 47 – 65
Диапазон регулирования:
-срабатывания по Umin, В ---------------------------------------------------------------
-срабатывания по Umах, В---------------------------------------------------------------
-время автоматического повторного включения, с ----------------------------
160 – 210
230 – 280
5 –900
~ 3 ~

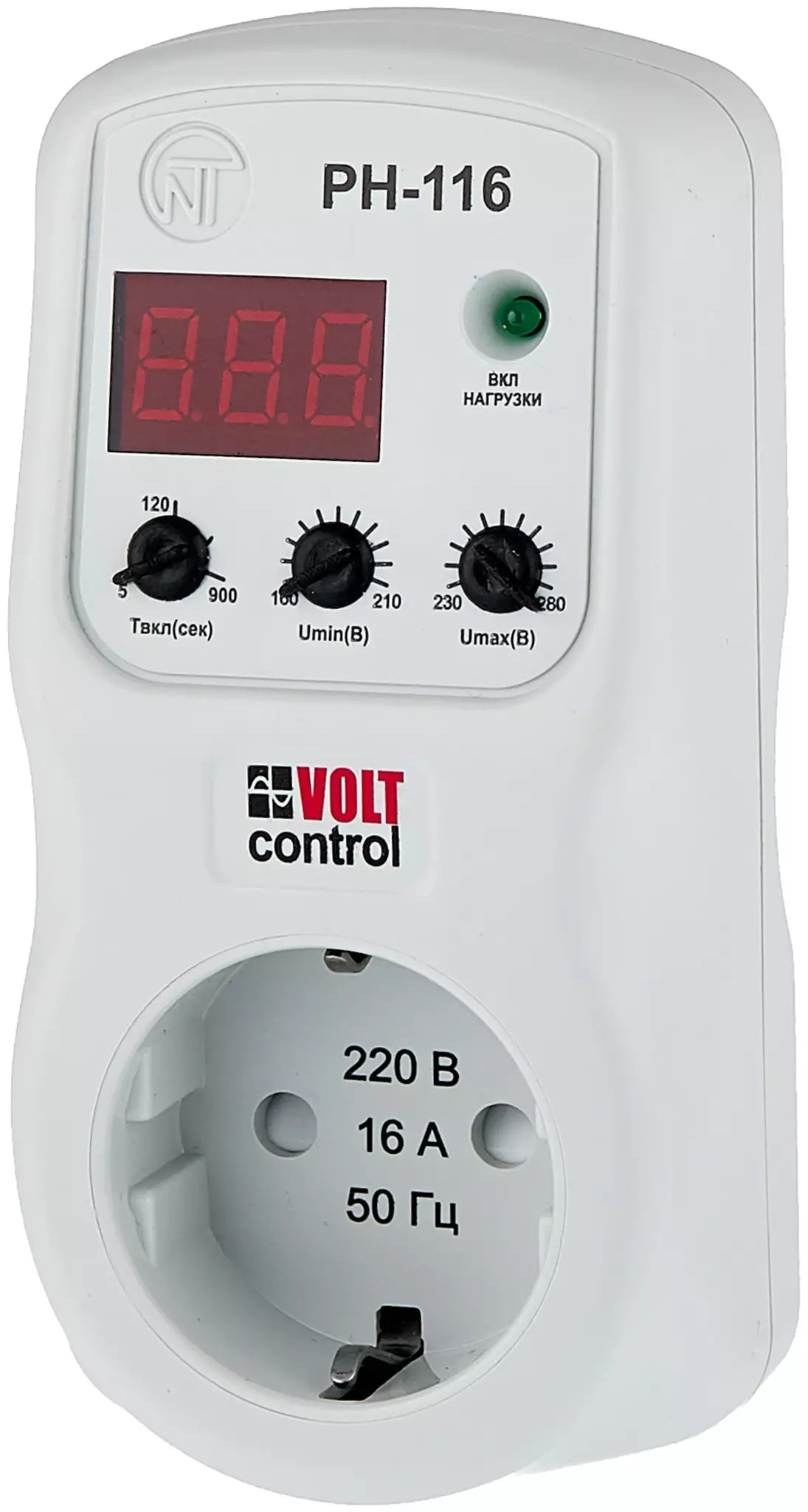

NOVATEK-ELECTRO PH-116
Фиксированное время срабатывания по Umах, с ------------------------------------------- 1
Фиксированная задержка отключения по Umin, с ------------------------------------------ 7
Фиксированное время при снижении напряжения ниже 145 В, с, не более------- 0,15
Фиксированное время срабатывания при повышении напряжения более 30 В
от уставки по Umах или при напряжении более 285 В, с, не более------------------ 0,15
Фиксированное время срабатывания при импульсном повышении напряжения
более 290 В при длительности импульса более 1,5 мс, с, не более-----------------0,02
Максимальный коммутируемый ток (активной нагрузки), А, ------------------------- 16
Точность определения порога срабатывания по U, В ---------------------------------- до 3
Максимальное напряжение, при котором сохраняется работоспособность, В 400
Гистерезис (коэффициент возврата по напряжению), В, не менее -----------------
Диапазон рабочих температур, °С ------------------------------------------------------------- от -25 до + 40
Температура хранения, °С ----------------------------------------------------------------------- от -45 до + 70
Потребляемая мощность при номинальном напряжении , не более, Вт -------- 5
Коммутационный ресурс выходных контактов:
- под нагрузкой 16А, раз, не менее -------------------------------------------------
- под нагрузкой 5А, раз, не менее ---------------------------------------------------
100 тыс.
1 млн.
Габаритные размеры, мм, не более ---------------------------------------------------------- 125 х 58 х 87
Масса, кг, не более ---------------------------------------------------------------------------------- 0,150
Климатическое исполнение -----------------------------------------------------------------------УХЛ 3.1
