ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное линейное/фазное напряжение, В 380/220; 400/230
Точность определения порога срабатывания по напряжению, В, не более 3
Потребляемая мощность, Вт, не более 5,0
Максимальный коммутируемый ток выходного переключающего контакта, А 8
Максимальный коммутируемый ток нормально разомкнутого сигнального контакта, А 8
Коммутируемое напряжение 220В 50Гц
Степень защиты:
- прибора
- клеммника
IP40
IP20
Диапазон рабочих температур, °С -35…+55
Диапазон температур хранения, °С -45…+75
Рабочее положение произвольное
Крепление реле на DIN-рейку
Габаритные размеры, мм 35 х 92 х 58
Вес реле, кг 0.30
Реле имеет цифровой вход дистанционного включения/выключения.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
РНПП - 302
Модификация
Реле напряжения, перекоса
и последовательности фаз
ТУ 3425-001-71386598-2005

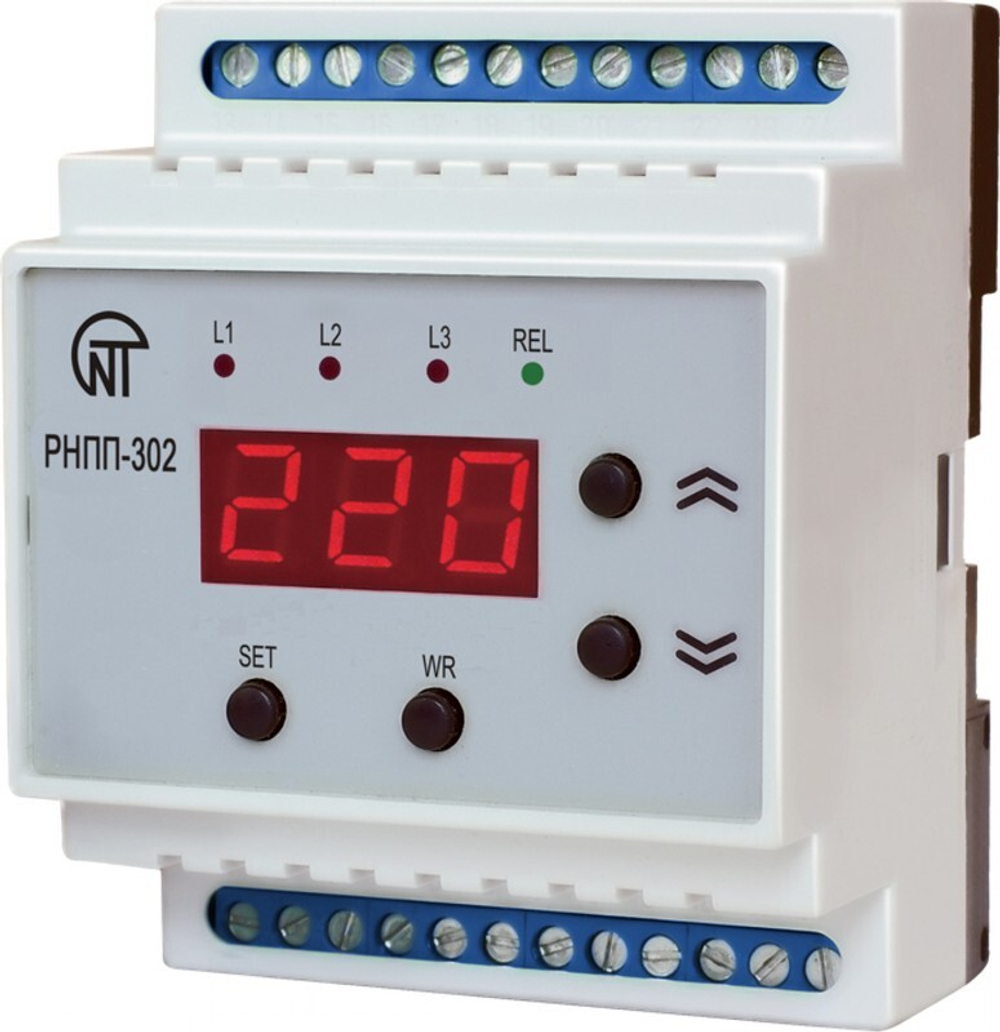

Трехфазное универсальное реле переменного напряжения РНПП-302
(далее по тексту-реле) предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения
правильной последовательности, перекоса фаз в цепях переменного
напряжения 220/380 В или 230/400В частотой 50Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле осуществляет
измерение действующих значений фазных (линейных) напряжений, в
сетях с глухозаземленной или изолированной нейтралью и управляет
катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Реле осуществляет последующее автоматическое повторное включение после устранения причины аварии,
вызвавшей отключение, через время, заданное пользователем.
Реле может работать в четырех независимых режимах:
- реле обрыва фаз при tPr=0 (контроль уровней напряжений – выключен);
- реле минимального напряжения при tPr=1;
- реле максимального напряжения при tPr=2;
- реле напряжения при tPr=3 (мин./макс. напряжения – режим пропорциональных уставок);
РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние
выходного реле (включено/выключено) и тип аварии.
Примечание. Применяемый в описании термин «нормальное напряжение» означает, что входное напряжение
соответствует всем установленным пользователем параметрам
